為鋰電池做深度“體檢”！海康機器人2.5D成像系統，鋰電生產的質檢官

鋰電池是一類由鋰金屬或鋰合金為正/負極材料、使用非水電解質溶液的電池。其能量密度高、使用壽命長、重量輕、溫度適應性廣，被廣泛應用于新能源車、數碼產品和電動設備。

但鋰電池能量密度高帶來的安全性問題不容忽視，擠壓穿刺有發生爆炸起火的危險。因此在生產加工過程中運用完善的視覺檢測，為電池做“體檢“尤為關鍵。

完美適配鋰電生產場景

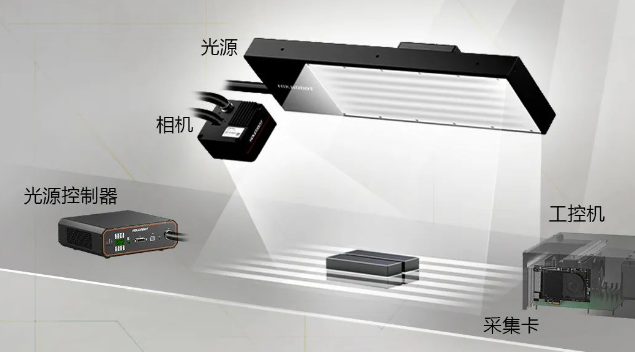

2.5D成像系統

海康機器人高速線陣2.5D成像系統能完美適配鋰電生產的高速場景，同時消除電池鋁殼、覆膜和金屬蓋板高反光和背景顏色對缺陷的干擾，在復雜樣品表面特征中準確抓住凹凸缺陷，配合多種結果圖對缺陷進行區分。

缺陷檢測

方殼電池

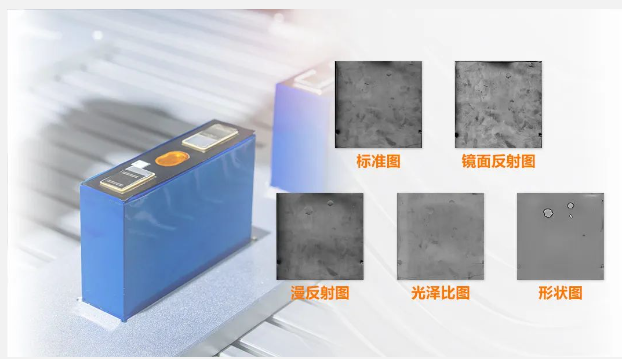

方殼電池覆膜

應用場景：電池表面劃痕、氣泡、凹凸、褶皺、破損等缺陷

識別難點：電池表面覆膜的顏色和高反光特性影響缺陷檢測，通常凹凸類缺陷在2D視覺方案中對比度極低，細微擦傷與劃痕特征相似

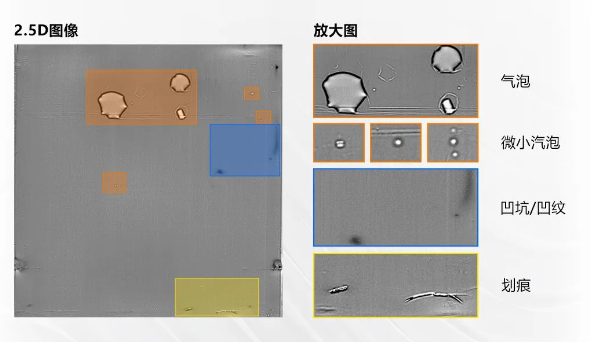

檢測效果：去除覆膜表面顏色和反光影響，有效檢出微小缺陷，對有無高度變化的缺陷進行區分

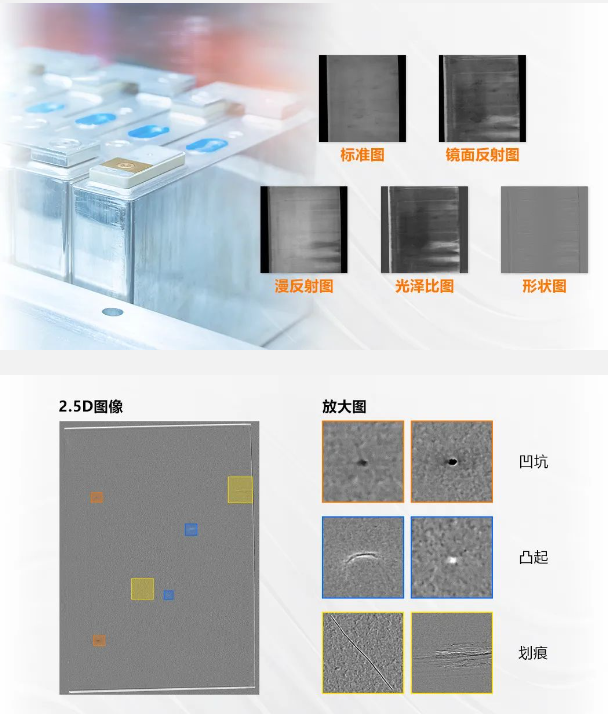

方殼電池鋁殼

應用場景：對方殼電池外殼進行表面缺陷檢測，劃痕、凹坑、凸起、異物、臟污等

識別難點：電池鋁殼表面高反光，傳統2D方案基本無法對凹凸和細小劃痕做到有效檢測，同時傳統算法也很難將臟污缺陷與其他有高度變化的缺陷進行區分

檢測效果：去除表面反光和臟污影響，將有深度變化的缺陷突出；根據臟污與樣品表面的反射特性不同突出臟污缺陷，同時與凹凸等缺陷進行區分

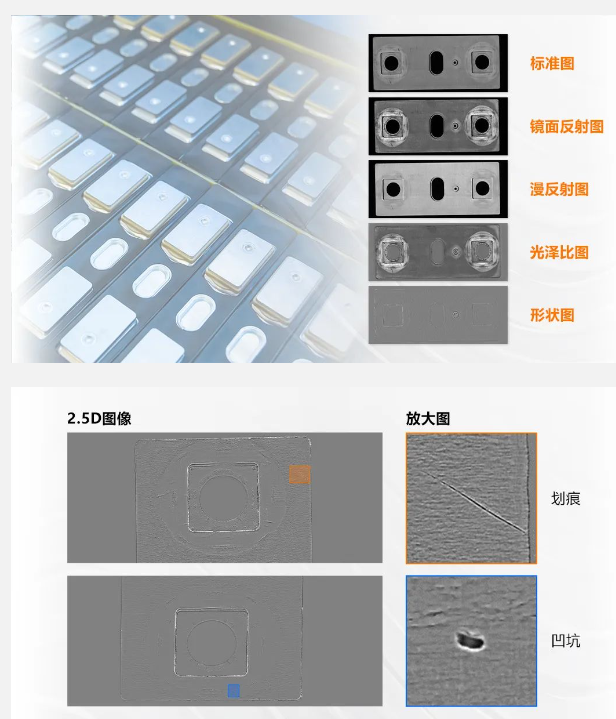

方殼電池蓋板

應用場景：電池蓋板表面劃痕、凹坑、臟污等缺陷

識別難點：電池蓋板金屬材質高反光特性和缺陷本身較小，同時電池蓋板金屬本身材質存在拉絲等紋理

檢測效果：去除金屬反光影響，消除干擾有效檢出劃痕、凹坑等缺陷

缺陷檢測

圓柱電池

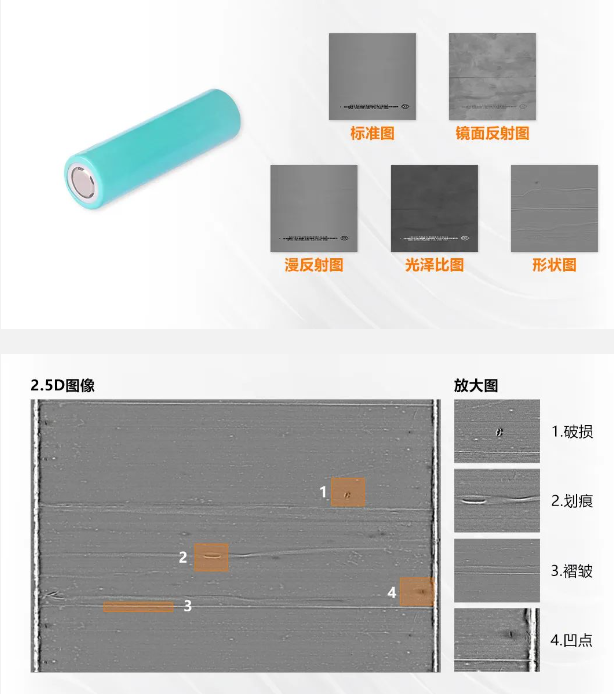

圓柱電池覆膜

應用場景：圓柱電池覆膜表面劃痕、凹坑、褶皺、破損、氣泡等缺陷

識別難點：電池表面覆膜，缺陷和背景的對比度很低，難以突出缺陷；尤其是細小氣泡褶皺，幾乎在2D圖像中無灰度差

檢測效果：去除反光影響和膜材顏色影響，有效檢出微小缺陷

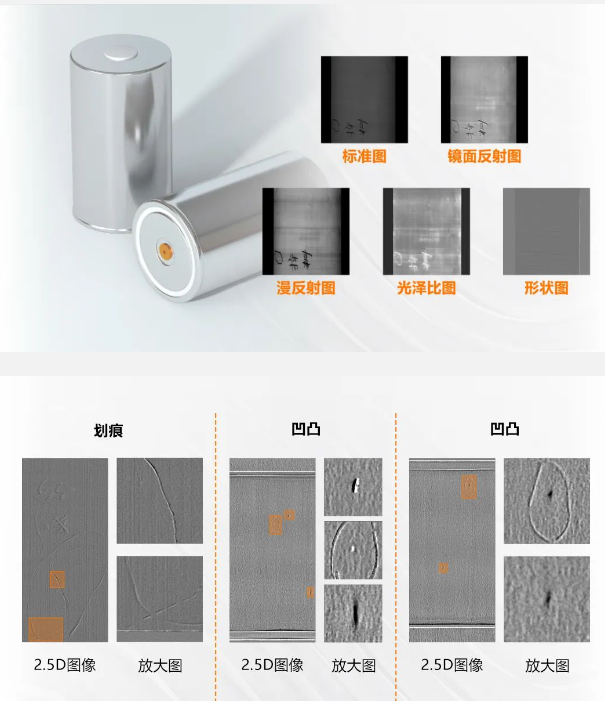

圓柱電池鋁殼

應用場景：圓柱電池表面劃痕、凹凸等缺陷

識別難點：電池表面為高反光鋁殼，缺陷和背景的對比很小，難以突出缺陷

檢測效果：突出缺陷，有效檢出微小缺陷
