AI機器視覺：重構PCB板檢測的全流程解決方案

作為電子設備的"骨骼"與"神經中樞"，PCB板的質量直接決定了終端產品的穩定性與使用壽命。從智能手機的微型主板到工業控制的精密電路板，隨著電子制造技術向高密度、微型化、集成化方向迅猛發展，PCB板的線寬、間距已邁入微米級時代，傳統檢測模式早已難以應對愈發嚴苛的質量管控需求。在此背景下，AI機器視覺技術憑借其高精度、高效率的核心優勢，逐漸成為PCB板全生產流程檢測的核心支撐技術。

PCB生產全流程的質量痛點解析

PCB板的生產涉及基材處理、鉆孔、顯影、焊接、字符印刷等數十道工序，每一個環節的微小偏差都可能導致產品報廢。結合實際生產場景，常見的質量問題主要集中在以下幾類：

工藝設計類缺陷：工藝邊尺寸不匹配導致貼片機卡板；定位孔孔徑偏差或位置偏移造成定位失效；Mark點清晰度不足或位置不合理引發機器識別障礙，直接影響后續貼片精度。
加工制造類缺陷：鉆孔工序中出現的孔壁粗糙、偏孔、漏鉆問題；螺絲孔金屬化處理不當導致波峰焊后堵孔，影響裝配穩定性；焊盤存在氧化、凹陷或尺寸偏差，易引發虛焊、立碑、少錫等焊接故障。
標識與布局類缺陷：元器件位號缺失、顛倒或字符模糊；極性標志印刷錯誤導致裝配反向；測試點與元器件間距過小，不僅影響測試效率，還會降低產品的可維修性。

傳統檢測模式的瓶頸與局限

在電子制造行業發展初期，PCB板檢測主要依賴人工目視與簡易工具測量，這種模式在低密度、大尺寸PCB板生產中曾發揮一定作用，但隨著行業技術升級，其固有缺陷愈發凸顯：

首先是檢測精度不足。人眼對微米級缺陷的識別能力有限，對于線寬偏差、焊盤微小氧化、字符缺角等細微缺陷，極易出現漏判。尤其是在長時間檢測作業中，人眼疲勞會導致誤判率大幅上升，據行業數據統計，人工檢測的漏檢率普遍超過5%。

其次是效率與成本失衡。人工檢測需配備大量檢測人員，且單塊PCB板的檢測耗時通常在數十秒甚至數分鐘，難以適配現代生產線每分鐘數塊的產出節奏。同時，人員培訓、薪酬福利等成本疊加，使得人工檢測的單位成本居高不下。

最后是數據追溯能力缺失。人工檢測的結果多依賴紙質記錄，難以實現缺陷數據的實時統計、分類分析與追溯，無法為生產工藝優化提供精準的數據支撐，導致同類缺陷反復出現。

AI機器視覺檢測的技術優勢與核心邏輯

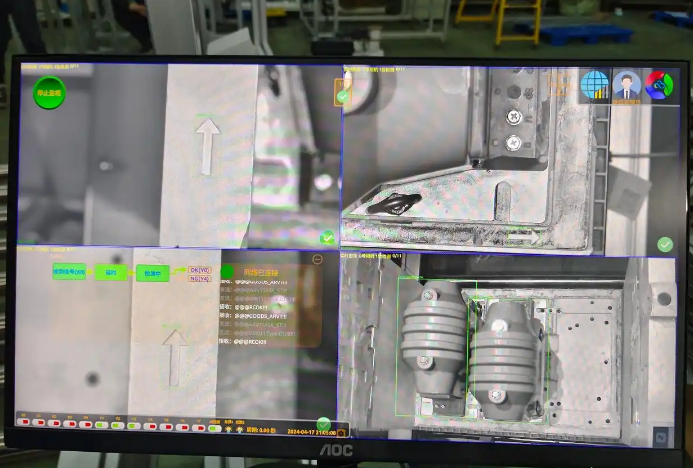

AI機器視覺檢測技術通過"圖像采集-預處理-特征提取-智能識別"的全流程自動化處理，徹底解決了傳統檢測模式的痛點。其核心優勢體現在三個方面：一是超高精度，采用百萬級甚至千萬級像素的CCD/CMOS工業相機，配合遠心鏡頭與專業光源，可清晰捕捉微米級缺陷，檢測精度可達0.1μm，遠超人眼識別極限；二是高效穩定，單塊PCB板檢測耗時可控制在1-3秒內，且24小時連續作業無疲勞，誤檢率低于0.1%；三是數據化賦能，可實時記錄缺陷類型、位置、數量等數據，通過數據分析反哺生產環節，實現質量閉環管控。

其技術邏輯可分為四步：首先通過工業相機與定制化光源系統（如環形光、同軸光）采集PCB板高清圖像，確保缺陷特征清晰呈現；其次通過圖像預處理技術去除噪聲、增強對比度，突出缺陷特征；然后利用AI算法（如深度學習中的CNN卷積神經網絡）提取缺陷特征并與標準模板對比；最后通過智能決策判斷是否存在缺陷，并輸出檢測結果與數據報告。

AI機器視覺在PCB檢測中的全場景應用

基于其技術優勢，AI機器視覺已深度滲透到PCB板生產的全流程檢測中，關鍵應用場景包括：

1. 前期工藝與外形檢測

在PCB板基材加工完成后，首先通過視覺系統進行外形尺寸檢測，精準測量板邊尺寸、倒角精度等關鍵參數，與標準圖紙數據比對，剔除外形超差產品。同時針對工藝邊、定位孔、Mark點等關鍵部位進行專項檢測，確保其尺寸與位置符合貼裝設備要求，從源頭避免后續工序故障。該環節可將工藝設計類缺陷的檢出率提升至99.9%以上。

2. 鉆孔與孔位檢測

鉆孔是PCB生產的關鍵工序，鉆孔質量直接影響后續裝配與導通性能。AI機器視覺系統通過側視與正視相機組合，可實現鉆孔數量、孔徑尺寸、孔位偏差、孔壁質量的全方位檢測，尤其對微小偏孔、孔壁毛刺、漏鉆等缺陷的識別準確率極高。對于帶有編碼信息的鉆孔記號，系統可自動解碼并與生產訂單信息比對，確保產品追溯的準確性。

3. 焊盤與焊接質量檢測

焊盤質量與焊接效果是PCB板電氣性能的核心保障。在顯影工序后，視覺系統可及時檢測焊盤蓋油、氧化、凹陷等缺陷，避免缺陷產品流入焊接工序造成成本浪費。焊接完成后，通過3D視覺檢測技術（如結構光掃描）精準測量焊點高度、體積、形狀，自動識別虛焊、假焊、立碑、少錫、橋連等常見焊接缺陷，其檢測精度可滿足01005超微型元器件的焊接質量檢測需求。
